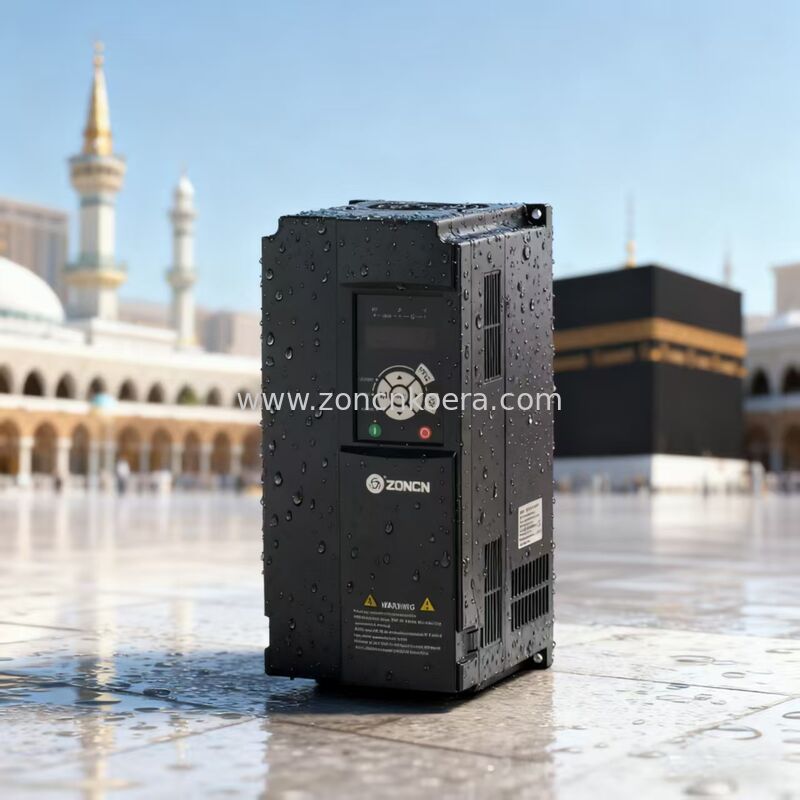

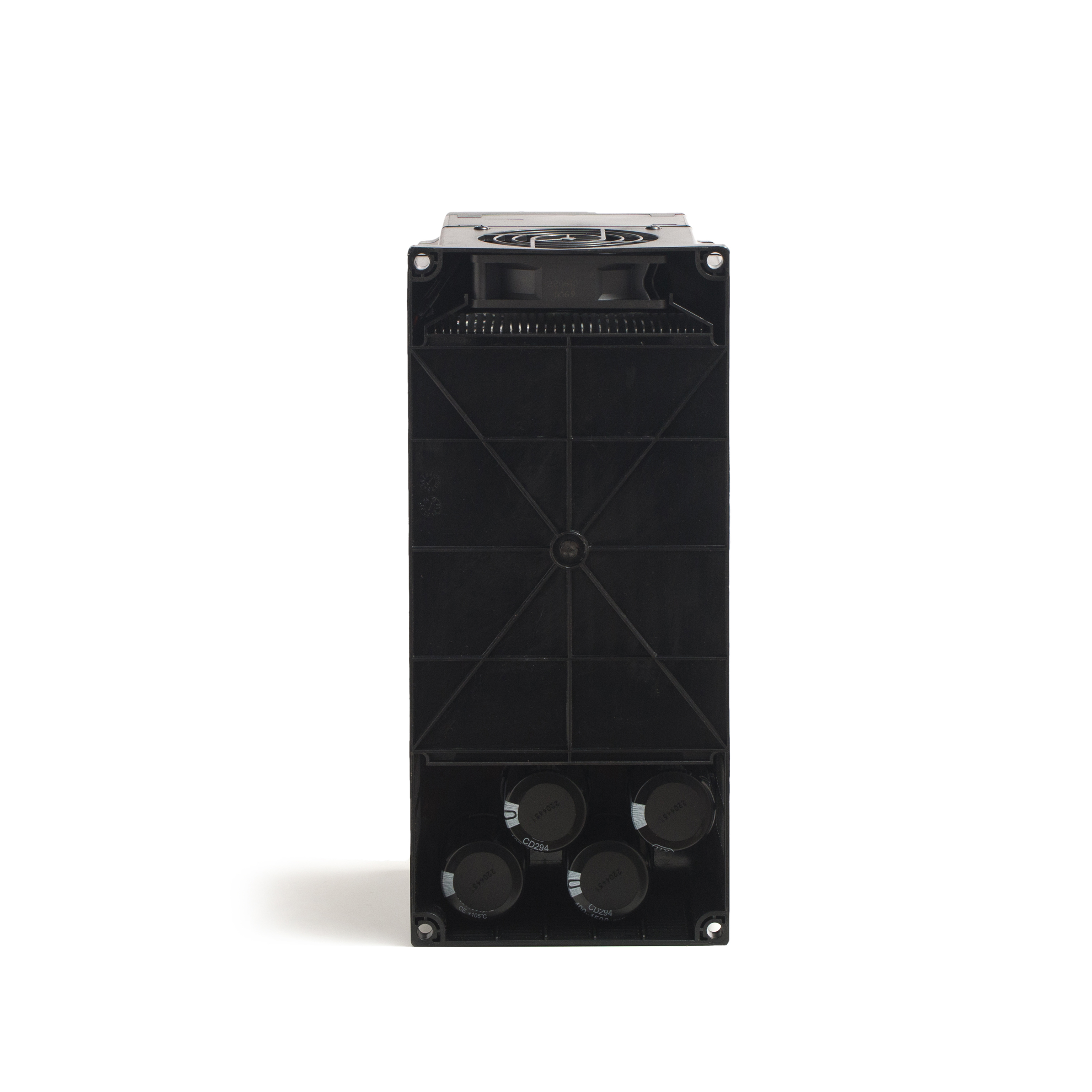

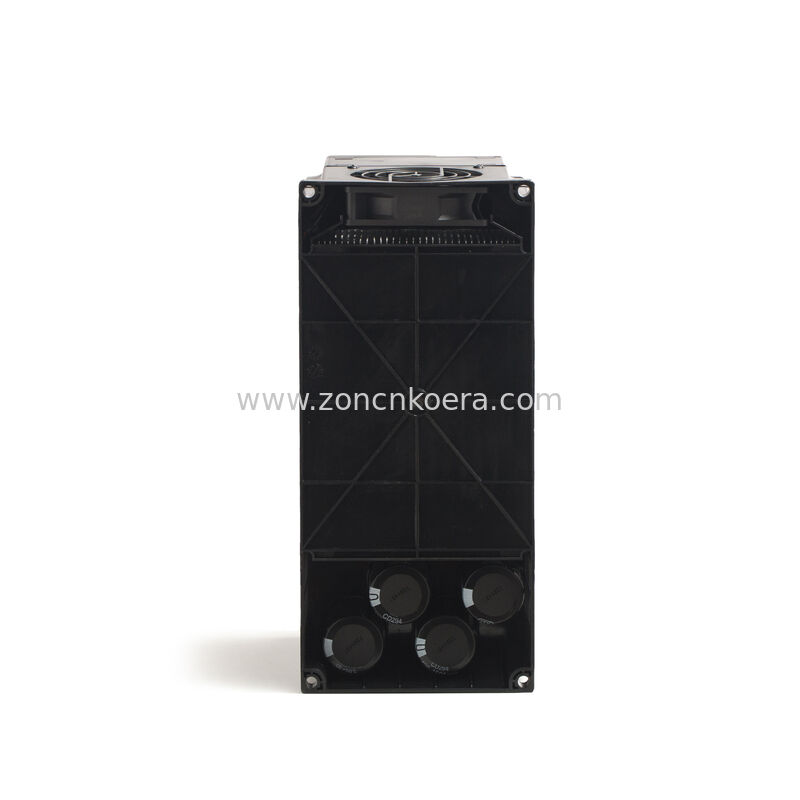

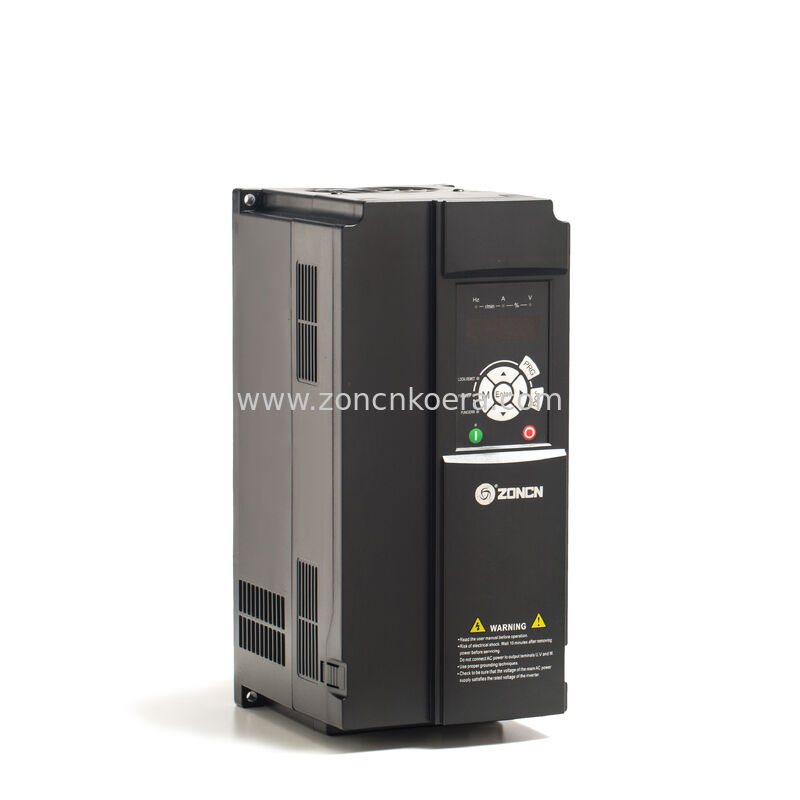

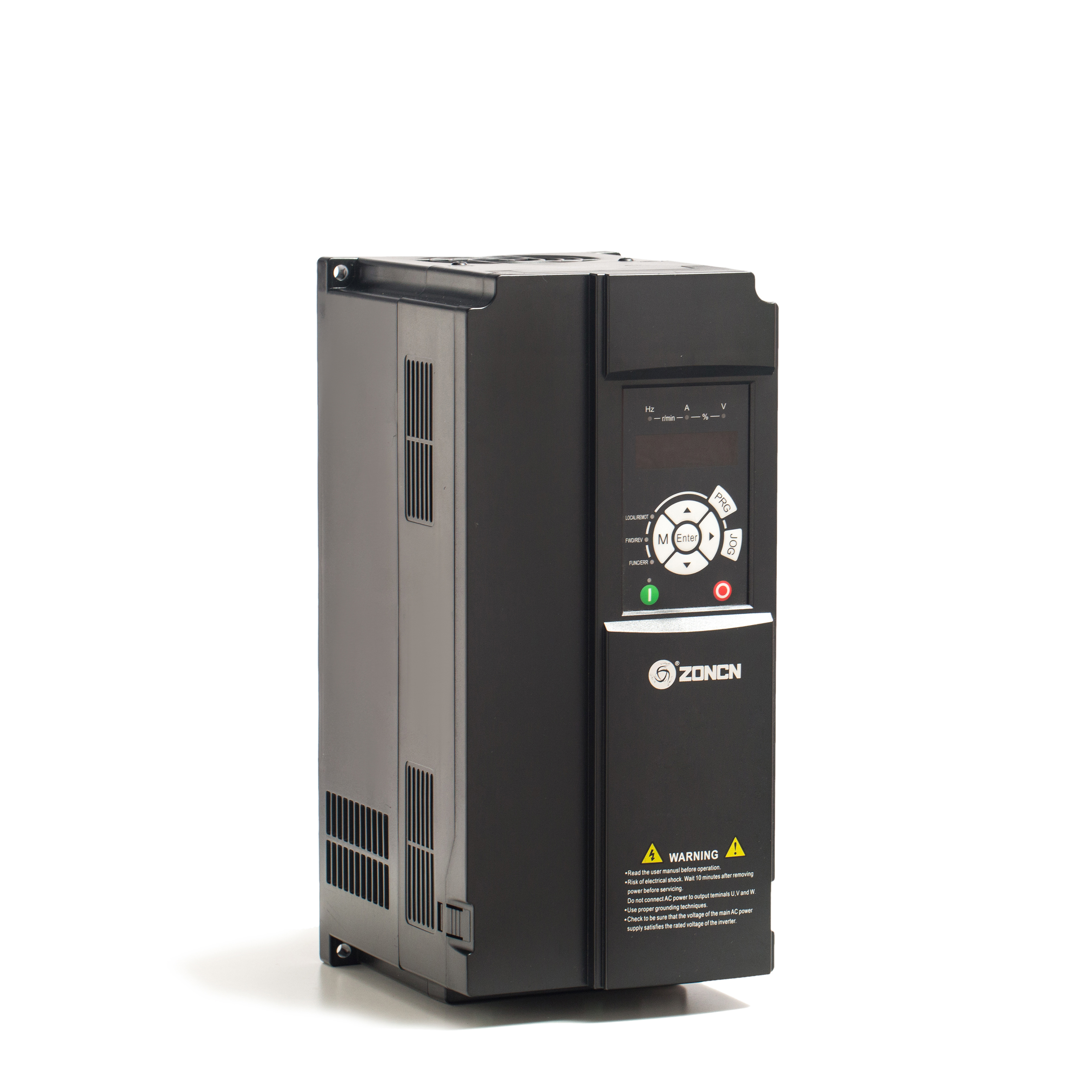

Έλεγχος Πολλαπλών Αντλιών Μεταβλητής Συχνότητας Κίνησης Ένας-προς-Τέσσερις Έλεγχος 15KW 380V VFD VSD Μετατροπέας

Βασικές πληροφορίες

Τόπος καταγωγής:	Σαγκάη, Κίνα
Μάρκα:	ZONCN
Πιστοποίηση:	CE
Αριθμό μοντέλου:	T9400S-15G/18,5P

Ποσότητα παραγγελίας min:	1 μονάδα
Συσκευασία λεπτομέρειες:	συσκευασία χαρτοκιβωτίου
Χρόνος παράδοσης:	7-30 εργάσιμες ημέρες
Όροι πληρωμής:	T/T, Western Union, PayPal
Δυνατότητα προσφοράς:	100000 μονάδες το μήνα

Καλύτερη τιμή Επικοινωνήστε

Μοντέλο:	T9400S VFD	Λειτουργία ελέγχου:	Έλεγχος V/F ;Έλεγχος διανύσματος ανοιχτού βρόχου (χωρίς PG). Διανυσματικός έλεγχος κλειστού βρόχου (
Μέγιστη Συχνότητα:	0,00-600,00Hz.	Εξουσία:	15kw VFD
Εφαρμογή:	Αντλία Νερού	Εύρος Ταχύτητας:	1Χωρίς PG.
Ανακοίνωση:	Modbus RS485;	Ακρίβεια σταθερότητας ταχύτητας:	±0,5%(Χωρίς PG)
Υλικό:	Πλαστικό και μέταλλο	Εγγύηση:	18 μηνών

Μετατροπέας ελέγχου πολλαπλών αντλιών σειράς T9000S

Εισαγωγή προϊόντος

Το καθοριστικό χαρακτηριστικό του μετατροπέα συχνότητας πολλαπλών αντλιών T9000S είναι η ικανότητά του να ελέγχει δύο ή περισσότερες αντλίες παράλληλης λειτουργίας με μία μόνο αυτόνομη μονάδα. Ο μετατροπέας επιλέγει έξυπνα ποιες αντλίες θα λειτουργήσει για να διατηρήσει και να ρυθμίσει αξιόπιστα την τιμή-στόχο διεργασίας του συστήματος άντλησης, ενώ ταυτόχρονα εκτελεί αυτόματη εναλλαγή των κύκλων ενεργοποίησης της αντλίας για να εγγυηθεί εξισορροπημένο χρόνο λειτουργίας και ομοιόμορφη χρήση σε ολόκληρο τον στόλο της αντλίας.

- Προσφέρει ασυναγώνιστη προστασία από άκρο σε άκρο για ολόκληρη την υποδομή άντλησής σας, σε συνδυασμό με απαράμιλλη φιλικότητα προς το χρήστη και μεγιστοποιημένη λειτουργική προσβασιμότητα—όλα ξεκλειδωμένα μέσω του καινοτόμου χαρτοφυλακίου μας με ειδικές λειτουργίες που ενισχύουν την απόδοση.

- Χρησιμοποιήστε τα πλήκτρα ▲▼ για να ρυθμίσετε απευθείας την τιμή πίεσης στόχου.

- Μετά από διακοπή ρεύματος, η συσκευή θα συνεχίσει αυτόματα την ενεργή λειτουργία όταν αποκατασταθεί το ρεύμα.

-Με τη λειτουργία εξόδου εκτεταμένου ρελέ, ένας μετατροπέας μπορεί πλέον να ελέγχει τέσσερις αντλίες για παροχή νερού σταθερής πίεσης.

-Ο πομπός ρεύματος τροφοδοτείται από τροφοδοτικό 24 VDC.

- Ο μετατροπέας είναι εξοπλισμένος με μια έξυπνη λειτουργία κρίσης για έλεγχο αδράνειας.

- Το αγγλικό πληκτρολόγιο εμφανίζει τόσο το σημείο ρύθμισης στόχου όσο και την τιμή ανάδρασης.

- Η μονάδα διαθέτει επεκτάσιμη ικανότητα ελέγχου, υποστηρίζοντας έως και 4 αντλίες παροχής νερού (συμπεριλαμβανομένης της αντλίας σταθεροποίησης πίεσης και των αντλιών μεταβλητής συχνότητας) για πλήρη διαχείριση του συστήματος παροχής νερού.

- Υποστηρίζει online επιλογή του μετρητή πίεσης ανάδρασης και του πομπού ρεύματος.

- Ο έλεγχος σύνδεσης μεταξύ μιας αντλίας και ενός μετατροπέα συχνότητας εκπληρώνει την πλήρη λειτουργία παροχής νερού σταθερής πίεσης.

- Το πληκτρολόγιο μπορεί να ενεργοποιήσει τη λειτουργία ελέγχου παροχής νερού σταθερής πίεσης και παρέχει επίσης λειτουργίες διακοπής και επαναφοράς σφαλμάτων.

Τεχνικά χαρακτηριστικά

εγώtem	T9000SInverter σειράς
Λειτουργία ελέγχου	Έλεγχος V/F Έλεγχος διανύσματος ανοιχτού βρόχου (χωρίς PG). Διανυσματικός έλεγχος κλειστού βρόχου (με PG).
Μέγιστη συχνότητα	0.00-600.00Hz.
Συχνότητα φορέα	0,5kHz~8kHz Η συχνότητα του φορέα ρυθμίζεται αυτόματαted με βάση τα χαρακτηριστικά φορτίου.
Ανάλυση συχνότητας εισόδου	Ψηφιακή ρύθμιση: 0,01Hz Αναλογική ρύθμιση: Μέγιστη συχνότητα 0,025%
Ροπή εκκίνησης	Τύπος G: 0,5Hz/150%(χωρίς PG); P-type: 0,5Hz/100%
Εύρος ταχύτητας	1:100 (Χωρίς PG)
Ακρίβεια σταθερότητας ταχύτητας	±0,5%(Χωρίς PG)
Ικανότητα υπερφόρτωσης	Τύπος G: 60 δευτερόλεπτα για το 150% του ονομαστικού ρεύματος, 3 δευτερόλεπτα για το 180% του ονομαστικού ρεύματος. P Τύπος: 60s για το 120% του ονομαστικού ρεύματος, 3s για το 150% του ονομαστικού ρεύματος.
Ενίσχυση ροπής	Αυτόματη ενίσχυση ; Προσαρμοσμένη ενίσχυση: 0,1%~30,0%.
Καμπύλη VF	Καμπύλη VF ευθείας γραμμής. Καμπύλη VF πολλαπλών σημείων. Καμπύλη VF N-ισχύς (1,2 ισχύς, 1,4 ισχύς, 1,6 ισχύς, 1,8 ισχύς, 2 ισχύς)
Διαχωρισμός VF	2 τύποι: πλήρης διαχωρισμός；μισός χωρισμός.
Λειτουργία ράμπας	Γραμμική ή S-καμπύλη λειτουργία επιτάχυνσης και επιβράδυνσης. Τέσσερα είδη χρόνου επιτάχυνσης και επιβράδυνσης, εύρος χρόνου επιτάχυνσης και επιβράδυνσης 0,0~6500.0s.
Φρενάρισμα συνεχούς ρεύματος	Συχνότητα πέδησης συνεχούς ρεύματος:0,00Hz~ μέγιστη συχνότητα；Διάστημα πέδησης:0,0s~36,0s；Τιμή ρεύματος δράσης πέδησης:0,0%~100,0%
JOGέλεγχος	Εύρος συχνοτήτων Jog: 0,00~50,00Hz Χρόνος επιτάχυνσης/επιβράδυνσης jog: 0,0~6500,0s
Απλό PLC; Λειτουργία πολλαπλών ταχυτήτων	Έως και 16 ταχύτητες τμήματος είναι δυνατές με ενσωματωμένο PLC ή τερματικά ελέγχου.
Ενσωματωμένο PID	Είναι βολικό να υλοποιηθεί το σύστημα ελέγχου κλειστού βρόχου του ελέγχου διαδικασίας.
Αυτόματη ρύθμιση τάσης (AVR)	Όταν αλλάξει η τάση του δικτύου, μπορεί αυτόματα να διατηρήσει σταθερή την τάση εξόδου.
Έλεγχος στασιμότητας υπέρτασης και υπερέντασης	Αυτόματο όριο ρεύματος και τάσης κατά τη λειτουργία για την αποφυγή συχνής παράλειψης υπέρτασης.
Λειτουργία περιορισμού ταχείας ρεύματος	Ελαχιστοποιήστε το σφάλμα υπερέντασης και προστατέψτε την κανονική λειτουργία του μετατροπέα.
Τορκή όριοκαι τον έλεγχο	Αυτόματο όριο ροπής κατά τη λειτουργία για την αποφυγή συχνής ενεργοποίησης υπερέντασης. Η διανυσματική λειτουργία κλειστού βρόχου (FVC) επιτρέπει τον έλεγχο της ροπής.
Εξαιρετική απόδοση	Ο έλεγχος του ασύγχρονου κινητήρα πραγματοποιείται με τεχνολογία διανυσματικού ελέγχου ρεύματος υψηλής απόδοσης.
Άμεση στάση χωρίς διακοπή	Η ενέργεια ανάδρασης φορτίου χρησιμοποιείται για να αντισταθμίσει τη μείωση τάσης στην παροδική διακοπή ρεύματος και ο μετατροπέας μπορεί να συνεχίσει να λειτουργεί για μικρό χρονικό διάστημα.
Όριο γρήγορου ρεύματος	Βοηθά στην αποφυγή συχνών υπερτρέχοντων βλαβών της μονάδας AC.
Έλεγχος χρονισμού	Εύρος χρονισμού: 0.0Λεπ-6500,0Λεπ.
Ανακοίνωση	Μodbus RS485；
Πηγή εντολών	Πίνακας λειτουργίας, τερματικό ελέγχου, σειριακή θύρα επικοινωνίας. Οι χρήστες μπορούν να αλλάξουν με διάφορους τρόπους.
φάσυχνότητα πηγή	10 πηγές συχνότητας: ψηφιακό σετ, σετ αναλογικής τάσης, σετ αναλογικού ρεύματος, σετ παλμών, σετ σειριακών θυρών. Οι χρήστες μπορούν να αλλάξουν με διάφορους τρόπους.
Βοηθητική πηγή συχνότητας	10 βοηθητικές πηγές συχνοτήτων. Οι χρήστες μπορούν να πραγματοποιήσουν ευέλικτα τη λεπτομέρεια της βοηθητικής συχνότητας και τη σύνθεση συχνότητας.
Τερματικό εισόδου	Τυπικό :5(1PH 220V 0,4kW-3,7kW-διανυσματικός έλεγχος /3PH 380V 0,4kW-5,5kW διανυσματικός έλεγχος) / 6(7,5kW ή περισσότεροι) ακροδέκτες ψηφιακής εισόδου, Το S3 υποστηρίζει είσοδο παλμών υψηλής ταχύτητας έως 100 kHz. 1 (κάτω από 5,5 KW) / 2 (πάνω από 7,5 KW) αναλογικοί ακροδέκτες εισόδου, 1 support Είσοδος τάσης 0-10V, 1 (πάνω από 7,5KW) υποστήριξη εισόδου τάσης 0-10V ή είσοδος ρεύματος 4-20mA.
Τερματικό εξόδου	1 ακροδέκτες εξόδου παλμού υψηλής ταχύτητας και εξόδου συλλέκτη. 1 (κάτω από 5,5 KW)/2 (πάνω από 7,5 KW) ακροδέκτη εξόδου ρελέ. 1(1PH 220V 0,4kW-3,7kw-διάνυσμα /3PH 380V 0,4KW-5,5KW vectorctor)/ 2 (7,5 KW ή περισσότερο) ακροδέκτη αναλογικής εξόδου, υποστήριξη εξόδου ρεύματος 4~20mA ή τάση εξόδου 0~10V.

Μοναδικά χαρακτηριστικά

Λειτουργία Παροχής Νερού

Περιγραφή

Εμφάνιση κώδικα

Προσθήκη αντλίας

Εάν η συχνότητα λειτουργίας είναι υψηλότερη από τη συχνότητα προσθήκης αντλίας PA.51 και η ανάδραση είναι μικρότερη από το 95% της καθορισμένης τιμής και η διάρκεια είναι μεγαλύτερη από τον χρόνο Προσθήκης αντλίας PA.52, η τρέχουσα αντλία θα μεταβεί σε λειτουργία εμπορικής συχνότητας τροφοδοσίας και ο μετατροπέας ξεκινά την επόμενη αντλία .

Μειώστε την αντλία

Όταν η συχνότητα λειτουργίας είναι μικρότερη από τη συχνότητα μείωσης αντλίας PA.53 και η ανάδραση είναι υψηλότερη από το 95% της καθορισμένης τιμής και η διάρκεια είναι μεγαλύτερη από το χρόνο μείωσης αντλίας PA.54, η παλαιότερη εμπορική αντλία τροφοδοσίας θα σταματήσει.

Αντλία διακόπτη

Όταν η αντλία μετατροπέα λειτουργεί και η διάρκεια φτάσει στο χρόνο αντικατάστασης της αντλίας, θα μεταβεί στην επόμενη αντλία.

Η λειτουργία της τερματικής αντλίας διακοπής

Διακόψτε τη λειτουργία της αντλίας νερού με ακροδέκτη πολλαπλών λειτουργιών

51: Η αντλία 1 δεν είναι έγκυρη

52: Η αντλία 2 δεν είναι έγκυρη

53: Η αντλία 3 δεν είναι έγκυρη

54: Η αντλία 4 δεν είναι έγκυρη

Όταν το αντίστοιχο τερματικό εισόδου είναι κλειστό

1) Εάν η αντλία λειτουργεί στη συχνότητα τροφοδοσίας του εμπορίου, αποσυνδέστε αμέσως τον κινητήρα,

2) Εάν η αντλία λειτουργεί στη συχνότητα του μετατροπέα και υπάρχουν αντλίες ρελαντί, μπείτε αμέσως στη λειτουργία μεταγωγής αντλίας.

3) Εάν η αντλία λειτουργεί με συχνότητα μετατροπέα και δεν υπάρχει αντλία ρελαντί, η εμπορική αντλία τροφοδοσίας θα σταματήσει και μετά το χρόνο καθυστέρησης, θα μεταβεί σε λειτουργία μεταβλητής συχνότητας.

Αυτόματη εκκίνηση κατά την ενεργοποίηση

Χρόνος καθυστέρησης αυτόματης εκκίνησης ενεργοποίησης PA.38,

PA.38=0 αυτόματη εκκίνηση ενεργοποίησης δεν είναι έγκυρη.

Η εργοστασιακή προεπιλεγμένη τιμή PA.38 είναι 0

Ρύθμιση και ένδειξη πίεσης

Ψηφιακός σωλήνας "πίεση ρύθμισης, πίεση ανάδρασης" ταυτόχρονα, η μονάδα είναι Bar. μπορεί να αλλάξει για να εμφανίσει άλλο περιεχόμενο.Πατήστε τα πλήκτρα πάνω και κάτω για να ρυθμίσετε τη λειτουργία πίεσης, ανατρέξτε στις παραμέτρους PA.00；PA.00=0: ψηφιακή τιμή στόχου PA.01；PA.00=3: ψηφιακή τιμή στόχου PA.01, η οποία μπορεί να ρυθμιστεί με τα πλήκτρα επάνω και κάτω. η οθόνη πίεσης θα εμφανιστεί κατά την αλλαγή

Λειτουργία ύπνου PID

1) Όταν επιτευχθεί η πίεση, η συχνότητα λειτουργίας είναι μικρότερη από τη συχνότητα ύπνου PA.29 και η διάρκεια είναι μεγαλύτερη από τον χρόνο ύπνου PA.30, η συχνότητα γίνεται 0, μπαίνει σε κατάσταση ύπνου και εμφανίζει 'SLP'

2) Όταν η συχνότητα λειτουργίας είναι υψηλότερη από τη συχνότητα ύπνου PA.29, και η συχνότητα είναι σταθερή, και θα εισέλθει επίσης σε κατάσταση ύπνου. Ανατρέξτε στις παραμέτρους PA.45~PA.48

3) Εάν η συχνότητα είναι υψηλότερη από PA.49, η λειτουργία ύπνου δεν είναι έγκυρη.

4) Αδράνεια μόνο όταν λειτουργεί μία αντλία μετατροπέα

SLP

Λειτουργία αφύπνισης PID ή ανίχνευσης διαρροής νερού

Σε κατάσταση αναστολής λειτουργίας, εάν η απόκλιση πτώσης πίεσης είναι μεγαλύτερη από την καθορισμένη ρύθμιση πίεσης PA.31, ο μετατροπέας ενεργοποιείται και ξεκινά η λειτουργία PID.

Αντιψυκτικό

Σε κατάσταση αναστολής λειτουργίας, εάν η διάρκεια είναι μεγαλύτερη από PA.42, ο μετατροπέας θα αφυπνιστεί και θα λειτουργήσει με χρόνο PA.43 στη συχνότητα PA.42.

Ανίχνευση αποσύνδεσης αισθητήρα πίεσης

Όταν αποσυνδεθεί ο αισθητήρας πίεσης, ο μετατροπέας θα συναγερμό και θα εμφανίσει "PIDE", Ανατρέξτε στην παράμετρο PA26, PA27

PIDE

Προειδοποίηση υψηλής πίεσης νερού

Όταν η πίεση είναι υψηλότερη από PA.32 και η διάρκεια είναι μεγαλύτερη από 0,1 S, συναγερμός σφάλματος υψηλής πίεσης και διακοπή, ο κωδικός σφάλματος είναι 'HP', (αφού η πίεση επανέλθει στο κανονικό, καθυστερήστε το PA.35 και επαναφέρετε αυτόματα το σφάλμα)

ιπποδύναμη

Προειδοποίηση χαμηλής πίεσης νερού

Όταν η πίεση είναι χαμηλότερη από PA.33 και η διάρκεια είναι μεγαλύτερη από PA.36, συναγερμός σφάλμα χαμηλής πίεσης και διακοπή, ο κωδικός σφάλματος είναι 'LP', (αφού η πίεση επανέλθει στο κανονικό, καθυστερήστε το PA.35 και επαναφέρετε αυτόματα το σφάλμα)

Χωρίς προειδοποίηση για το νερόng

'Συχνότητα ανίχνευσης A' =μέγιστη συχνότητα P0,12 - 2Hz

Εάν η συχνότητα του μετατροπέα είναι υψηλότερη από τη «συχνότητα ανίχνευσης A», η διάρκεια είναι μεγαλύτερη από PA.37 και η πίεση είναι μικρότερη από PA.34, θα ειδοποιήσει ότι δεν υπάρχει σφάλμα νερού και θα σταματήσει και ο κωδικός σφάλματος είναι «LL»

Λειτουργία αυτόματης επαναφοράς χωρίς σφάλμα νερού

Όταν δεν υπάρχει σφάλμα νερού, ο μετατροπέας θα επαναφέρει αυτόματα το σφάλμα και θα λειτουργήσει, και ο χρόνος αυτόματης επαναφοράς αναφέρεται στο PA.39. ΠΑ.40.

Αυτόματη διακοπή όταν δεν υπάρχει νερό και συνεχίζεται αυτόματα η παροχή νερού όταν έρθει νερό.

(Στη λειτουργία του πληκτρολογίου, πρέπει να ενεργοποιήσετε τη λειτουργία αυτόματης ενεργοποίησης και αυτόματης λειτουργίας)

Εταιρικό προφίλ

Τα κύρια προϊόντα μας περιλαμβάνουν μετατροπέα και σύστημα σερβομηχανισμού. Η εταιρεία μας διαθέτει μια μεγάλη γκάμα προϊόντων, με μετατροπείς μέσης και χαμηλής τάσης που χωρίζονται σε δύο κατηγορίες: προϊόντα γενικής χρήσης και προϊόντα ειδικά για τη βιομηχανία, που καλύπτουν επίπεδα τάσης από AC 220V έως 1140V, εύρος ισχύος από 0,4kW-1200kW, βιομηχανίες αέρα, μηχανήματα βιομηχανικής χρήσης, πλαστικά μηχανήματα εξοπλισμός προμήθειας, μεταλλουργικός εξοπλισμός, κλωστοϋφαντουργικά μηχανήματα, εργαλειομηχανές, χημικά μηχανήματα, μηχανήματα εξόρυξης, εκτύπωση και συσκευασία, κ.λπ. έλεγχος. Η ZONCN διαθέτει περισσότερους από 80 αντιπροσώπους στην Κίνα και στο εξωτερικό. Τώρα τα προϊόντα μας εξάγονται σε περισσότερες από 50 χώρες σε Ασία, Ευρώπη. Αφρική και Αμερική. Η ZONCN θα αφοσιωθεί πάντα στον τομέα της ηλεκτροκίνησης και θα σας καλωσορίσει θερμά ως συνεργάτης μας.

FAQ

Q1: Ποιο είναι το MOQ σας;Α: 1 τεμ

Ε2: Ποιοι είναι οι όροι πληρωμής σας;A: T/T 100% πριν από την παράδοση.

Ε3: Ποιος είναι ο χρόνος παράδοσής σας;ΕΝΑ:Μετά τη λήψη της πληρωμής, μπορούμε σχεδόν να εγγυηθούμε ότι τα αγαθά θα αποσταλούν εντός δύο εβδομάδων.

Ε4: Πώς θα μπορούσα να πάρω έναν δοκιμαστικό μετατροπέα;Α: Πριν λάβουμε την πρώτη παραγγελία, παρακαλούμε να πληρώσετε το κόστος και τη ρητή χρέωση για τη δοκιμαστική παραγγελία. Θα επιστρέψουμε το κόστος της πίσω στην πρώτη σας παραγγελία.

Ε5: Πώς να επικοινωνήσω απευθείας μαζί σας;Email:pippo@whzoncn.com Whatsapp/Wechat/Mob:+86 17775287517
