Άρθρο

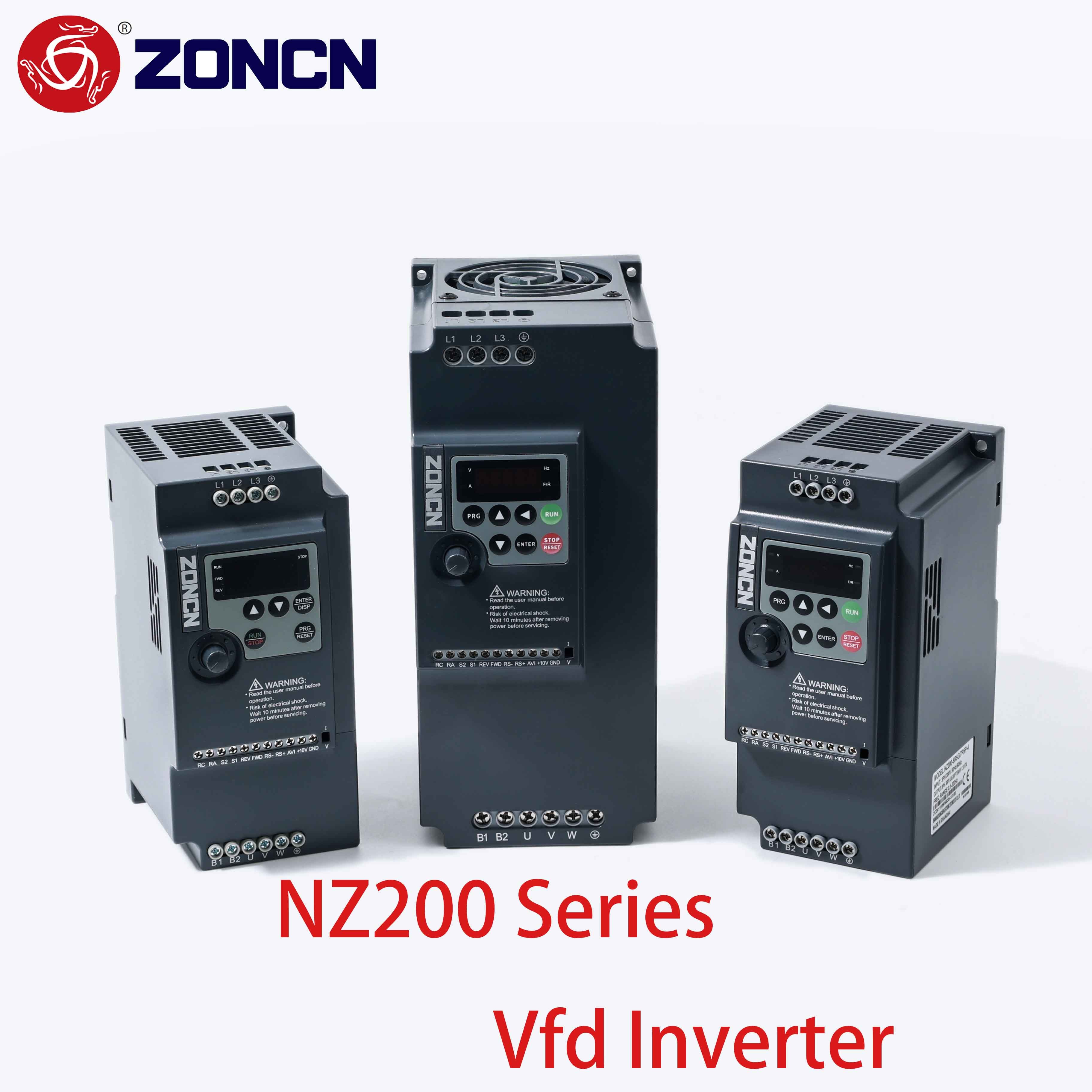

NZ200

Τρόπος ελέγχου

Χωρίς αισθητήρα έλεγχος διανυσματικού ροής (SFVC)

Έλεγχος τάσης/συχνότητας (V/F)

Μέγιστη συχνότητα

0 ¢ 600 Hz

Συχνότητα φορέα

0.5kHz 16kHz

Η συχνότητα φορέα ρυθμίζεται αυτόματα με βάση τα χαρακτηριστικά φορτίου

Ανάλυση συχνότητας εισόδου

Ψηφιακή ρύθμιση:0.01Hz

Αναλογική ρύθμιση: μέγιστη συχνότητα × 0,025%

Δρόμος εκκίνησης

Τύπος G:0.5Hz/150% ((SFVC)

Τύπος P:0.5Hz/100%

Πεδίο ταχύτητας

100 (ΣΒΚ)

Ακριβότητα σταθερότητας ταχύτητας

± 0,5% (ΣΒΑ)

Δυνατότητα υπερφόρτωσης

Τύπος G: 60s για το 150% του ονομαστικού ρεύματος, 3s για το 180% του ονομαστικού ρεύματος.

Τύπος P: 60s για 120% του ονομαστικού ρεύματος, 3s για 150% του ονομαστικού ρεύματος.

Ενίσχυση ροπής

Σταθερή ώθηση

Προσαρμοσμένη ενίσχυση 0,1% ~ 30,0%

Σχήμα V/F

Κατευθεία καμπύλη V/F

Πολυ-σημειακή καμπύλη V/F

Σκύλη V/F N-δύναμης (1,2-δύναμη, 1,4-δύναμη, 1,6-δύναμη,

10,8 μονάδες, τετράγωνο)

Διαχωρισμός V/F

Δύο τύποι: πλήρης διαχωρισμός, μισός διαχωρισμός

Δείκτες επιτάχυνσης και επιβράδυνσης

Κατευθείας ράμπα

Ράμπα καμπύλης S

Τέσσερις ομάδες χρόνου επιτάχυνσης/αποβράδυνσης με το εύρος 0,0·6500.0s

Συνεχή πέδηση

Συνεχή συχνότητα πέδησης: 0,00 Hz έως τη μέγιστη συχνότητα

Χρόνος πέδησης: 0,0 ̇ 36,0 δευτερολέπτων

Η τιμή ισχύος πέδησης: 0,0%-100,0%

Ελέγχος JOG

Το εύρος συχνοτήτων JOG: 0,00·50,00 Hz

Χρόνος επιτάχυνσης/αποβράδυνσης JOG: 0,0 ̇ 6500 s

PLC, πολλαπλές ρυθμίσεις προεπιλογής

Εφαρμόζει έως και 16 ταχύτητες μέσω της απλής λειτουργίας PLC ή με είσοδο (x) καταστάσεων τερματικών

Ενσωματωμένο PID

Συνειδητοποιεί εύκολα το σύστημα ελέγχου κλειστού κυκλώματος που ελέγχεται από τη διαδικασία.

Αυτοκινητική τάση
κανονισμός (AVR)

Μπορεί να διατηρεί σταθερή τάση εξόδου αυτόματα όταν αλλάζει η τάση του δικτύου.

Υπερτάσεις/
Επεξεργασία ηλεκτρικού ρεύματος
Έλεγχος

Το ρεύμα και η τάση περιορίζονται αυτόματα κατά τη διάρκεια της διαδικασίας λειτουργίας, ώστε να αποφεύγεται η συχνή σύγκρουση λόγω υπερφυσικής τάσης/υπερτάσης.

Όριο ροπής και
Έλεγχος

Μπορεί να περιορίσει αυτόματα την ροπή και να αποτρέψει τις συχνές υπερ-στροφές κατά τη διάρκεια της διαδικασίας λειτουργίας.

Υψηλή απόδοση

Ο έλεγχος του ασύγχρονου κινητήρα υλοποιείται μέσω της τεχνολογίας υψηλής απόδοσης ελέγχου φορέα ρεύματος

Το άμεσο μπλακ άουτ δεν σταματάει.

Η ενέργεια ανατροφοδότησης φορτίου αντισταθμίζει τη μείωση της τάσης, έτσι ώστε η κίνηση εναλλασσόμενου ρεύματος να μπορεί να συνεχίσει να λειτουργεί για ένα
Ελάχιστος χρόνος.

Περιορισμός ταχείου ρεύματος

Βοηθά στην αποφυγή συχνών σφαλμάτων υπερ-ρεύματος της μονάδας AC.

Ελέγχος χρονισμού

Χρονοδιάστημα: 0.0 ̇ 6500,0 λεπτά

Μέθοδοι επικοινωνίας

 RS-485

Εκτέλεση κανάλι εντολών

Δίνεται από το πάνελ, τα τερματικά ελέγχου,

Η αλληλένδετη πύλη επικοινωνίας, μπορεί να αλλάξει με πολλούς τρόπους

 Πηγή συχνότητας

Τύποι πηγής συχνοτήτων, που καθορίζονται από

Ψηφιακή αναλογική τάση, αναλογικό ρεύμα, σειριακή θύρα. μπορεί να αλλάξει με πολλούς τρόπους

 Αναπληρωματική πηγή συχνοτήτων

10 είδη πηγή συχνότητας, μπορεί εύκολα να συνειδητοποιήσει μικρορύθμιση, συχνότητα συνθεστή

Τερματικά εισόδου

37 kw και κάτω:

4 τερματικά ψηφιακής εισόδου·

1 αναλογικό τερματικό εισόδου, υποστήριξη εισόδου τάσης 010V ή εισόδου ρεύματος 420mA ((AVI)

45 kw και άνω:

6 τερματικά ψηφιακής εισόδου,ένα από αυτά υποστηρίζει εισροή παλμών υψηλής ταχύτητας έως 100 kHz (S3 προαιρετικό)

Δύο αναλογικά τερματικά εισόδου: το ένα υποστηρίζει την είσοδο τάσης 0 έως 10V (FIV) και το άλλο υποστηρίζει την είσοδο τάσης 0 έως 10V ή την είσοδο ρεύματος 4 έως 20mA (FIC).

Τερματικά εξόδου

37 kW και λιγότερο:

1 τερματικό εξόδου ρελέ (RA, RC) ·

45 kW και άνω:

1 ψηφιακό τερματικό εξόδου (MO1)

1 τερματικό εξόδου ρελέα (RA, RB, RC)

1 αναλογικό τερματικό εξόδου, που υποστηρίζει εξόδου ρεύματος 0 έως 20mA ή εξόδου τάσης 0 έως 10V (FOV)

  Δείκτης LED

Δείχνει τις παραμέτρους

Κλειδί κλειδώματος και
επιλογή λειτουργίας

Μπορεί να κλειδώσει τα κλειδιά εν μέρει ή πλήρως και να καθορίσει την
Δυνατότητα λειτουργίας ορισμένων πλήκτρων, ώστε να αποφεύγεται η δυσλειτουργία.

Προστατευτική λειτουργία

Ανίχνευση βραχυκυκλώματος κινητήρα κατά την ενεργοποίηση, προστασία από απώλεια φάσης εξόδου, προστασία από υπερστροφή, υπερφόρτιση
Προστασία υπό τάση, προστασία από υπερθέρμανση και προστασία από υπερφόρτωση.

Τοποθεσία χρήσης

Στο εσωτερικό, αποφύγετε την άμεση ηλιακή ακτινοβολία, τη σκόνη, τα διαβρωτικά αέρια, τα καύσιμα αέρια, την ομίχλη πετρελαίου, τον ατμό, τις σταγόνες ή το αλάτι.

Υψόμετρο

Λιγότερο από 1000m ((Λιγότερες βαθμίδες όταν χρησιμοποιούνται υψηλότερα από 1000m)

Θερμοκρασία περιβάλλοντος

- 10°C~ +40°C(Κατώτερος βαθμός αν η θερμοκρασία περιβάλλοντος είναι μεταξύ 40°C και 50°C)

Η υγρασία

Λιγότερο από 95% RH, χωρίς συμπύκνωση

Δονήσεις

Λιγότεροι από 5,9m/s2 ((0,6g)

Θέρμανση αποθήκευσης

-20°C~ + 60°C

Προστασία Π.Ι.

Διάκριση IP20
